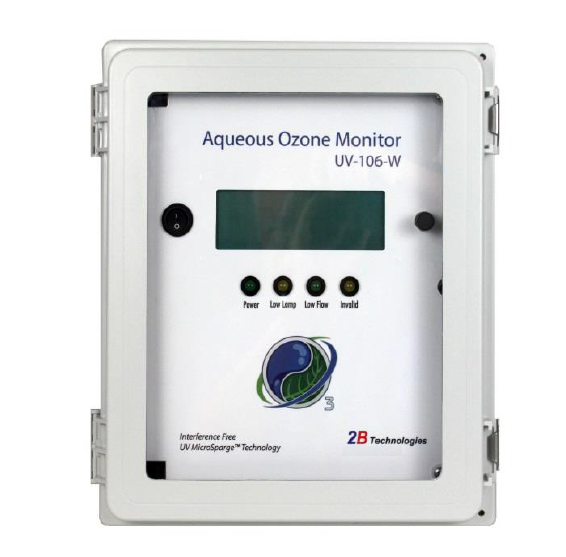

美國2B  160-W水中臭氧檢測儀如何設置校準參數



儀器在工廠進行校準，將斜率(S)和偏移量(Z)參數輸入儀器的存儲器。這些預設的校準參數在儀器的出生證明上給出，并記錄在儀器箱上的校準標簽上。然而，校準參數可能由用戶更改。例如，由于溫度變化或污染，儀器可能產生輕微的正或負偏移。這個偏移量可以通過改變偏移量(Z)校準參數來去除。儀器的斜率(靈敏度，增益)校準參數(S)的任何顯著變化都可能是由于嚴重的問題，如污染，漏氣或氣流阻塞，但它也可以調整。一旦通過采樣無臭氧水和調整Z參數來校正儀器的零點，就可以調整斜率，使儀器的讀數與另一臺儀器的讀數一致。

其校準被認為是準確的。有關執行零點和跨度檢查的信息，請參見第5節。

要更改校準參數，請在主菜單中選擇Cfg子菜單，然后單擊Cal獲得顯示



Cal Menu

Fm O3  ←

點擊Fm子菜單，顯示空氣流量計的校準系數:



Fm Cal Menu

Fm= 0.92 ←



這是一個乘數因子，如果您增加該值，它將增加指示的流量。當將其與連接到儀器出風口的校準容積流量計進行比較時，調整此值以糾正測量流量。當Fm菜單第一次出現時，F(xiàn)m的第一個數字將用光標下劃線。一次點擊將激活閃爍的光標。通過向左或向右旋轉選擇開關來改變Fm的值。在選擇所需的值之后，單擊關閉閃爍的光標，并允許您滾動到?以退出子菜單。



點擊O3校準子菜單，可獲得臭氧的校準因子，例如:



Cal Menu

Z= -0.015 S= 1.01



這里Z是應用的偏移量(單位為ppm;在本例中是-0.015 ppm)， S是應用的斜率(在本例中是1.01)。將Z的值與實測臭氧值相加，然后將S的值與實測臭氧值相乘。校準過程中Z設置為0,S設置為1.00。如果儀器在采樣無臭氧水時讀出的平均值為0.018 ppm，則Z值應設置為-0.018。如果在對零點進行校正后，儀器的讀數始終低2%，則S值應設置為1.02。



當O3菜單第一次出現時，Z將用光標下劃線。您可以旋轉選擇開關來選擇校準參數S或Z。單擊S或Z將選擇該參數進行更改，并激活閃爍的光標。一旦選擇了S或Z，就可以通過向左或向右旋轉選擇開關來改變其值。在選擇所需的值之后，單擊關閉閃爍的光標，并允許您滾動到另一個參數或?以退出子菜單。設置Z和S的值之后，單擊?將返回Cal菜單的顯示。



校準參數駐留在非易失性存儲器中，不受電源故障的影響。
